Y28非接觸液位傳感器

  • 感應片可彎曲,方便固定兼容各種尺寸管道

  • 适用于各種管道和平面容器

  • 內置 2A 繼電器可直接驅動負載,RS485 通訊

  • 供電 DC5V、12V、24V,常開常閉輸出方式可選

服務熱線
181-3822-8327

産品詳情
技術參數

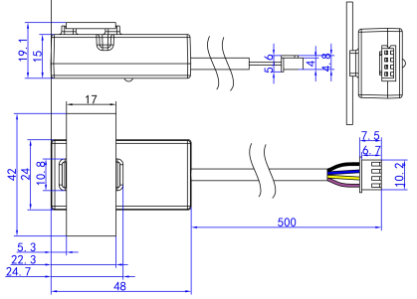

尺寸結構
使用說明書

一、産品特性

1.XKC-Y28-NO/NC/RS485 傳感器,  适用于非金屬管道(管道外徑 D11MM)  或者平面容器無需與液體直 接接觸,不會受到強酸強堿等腐蝕性液體的腐蝕,不受水垢或其他雜物影響,就可完成在容器或管道外檢測內部有無液體。

2.智能化液位基準調整及液位記憶功能,  液位狀态顯示方式,可實現多點串聯接線。

3.檢測準确穩定,可檢測沸水液面。

4.純電子電路結構,非機械工作方式,性能穩定壽命耐久。

5.高穩定性,高靈敏度,抗幹擾能力強,不受外界電磁幹擾,針對工頻幹擾及共模幹擾有做特殊處理,以兼容市面上所有的 5V,12V,24V 電源适配器。

6.強大兼容性,穿透各種非金屬材質的容器管道,如塑料、玻璃、陶瓷等容器,感應管壁厚度可達 20mm;适用于各種曲面、弧形、圓柱形的容器或管道的液位檢測。

7.電壓可以選擇  ( 5V,12V,24V) ,适合連接各種電路及産品應用。



、工作原理

智能型非接觸式液位傳感器是利用水的感應電容來檢測是否有液體存在,在沒有液體接近傳感器時,傳感器 上由于分布電容的存在,因此傳感器對地存在一定的靜态電容,當液面慢慢升高接近傳感器時,液體的寄生電容 将耦合到這個靜态電容上,使傳感器的電容值變大,該變化的電容信号再輸入到控制IC進行信号轉換,将變化的電容量轉換成某種電信号的變化量,  再由一定的算法來檢測和判斷這個變化量的程度,當這個變化量超過一定的阈值時就認為液位到達感應點。


目名稱

數

産品規格型号

XKC-Y28-NC

XKC-Y28-NO

XKC-Y28-RS485

直流輸入電壓  (Vin)

5V、  12V、24V

5V、  12V、24V

24V  (可定制 12V)

輸出方

開

通訊輸出

耗電

13mA

輸出電

DC24V/2A

應時間

500mS

工作環境溫

-20~105℃











感應靈敏度

管道外 D(mm)

應管壁厚度 L(mm)

D  100

20  ± 3

100>D ≥80

15  ± 2

80>D ≥60

12  ±  1.5

60>D ≥40

7  ±  1.0

40>D ≥ 30

5  ±  1.0

30>D ≥20

3  ±  1.0

20>D ≥ 10

1.5  ± 0.5

用管道的直徑範圍

≥ 11mm

液位精度

± 1.5mm

濕度

5%~100%

線長

500MM  (±10MM)    (批量可定制)



線端定

  (電源正極)  、黃色  (信号輸出)

藍色  (電源負極)、黑色  ( COM 端)

材質

PC-V0 防火料

水性能

IP67

安規标準認證

CE

環保認

ROHS2.0
