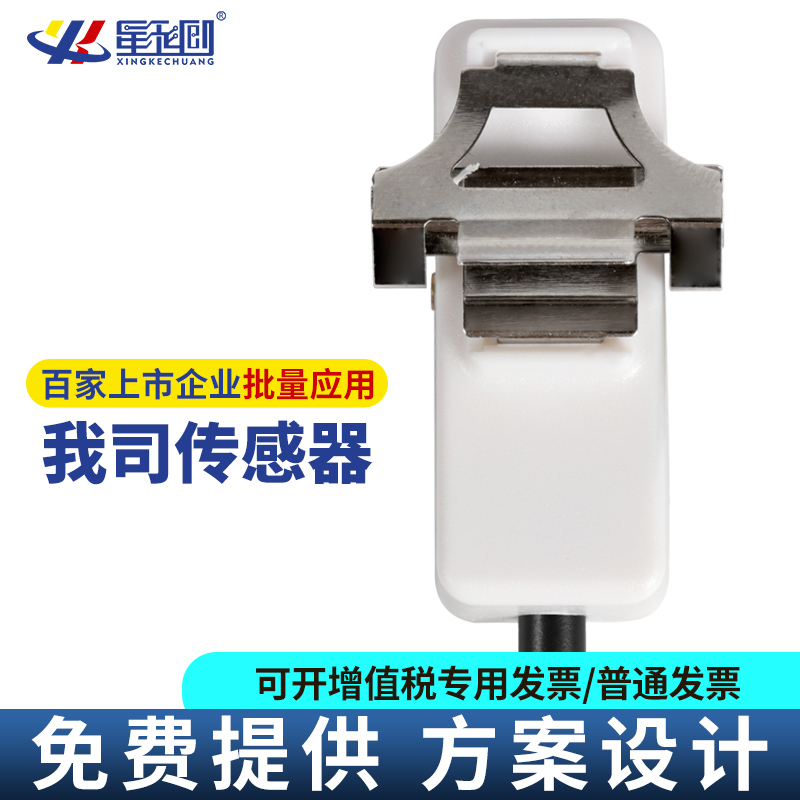

Y26A細管液位傳感器

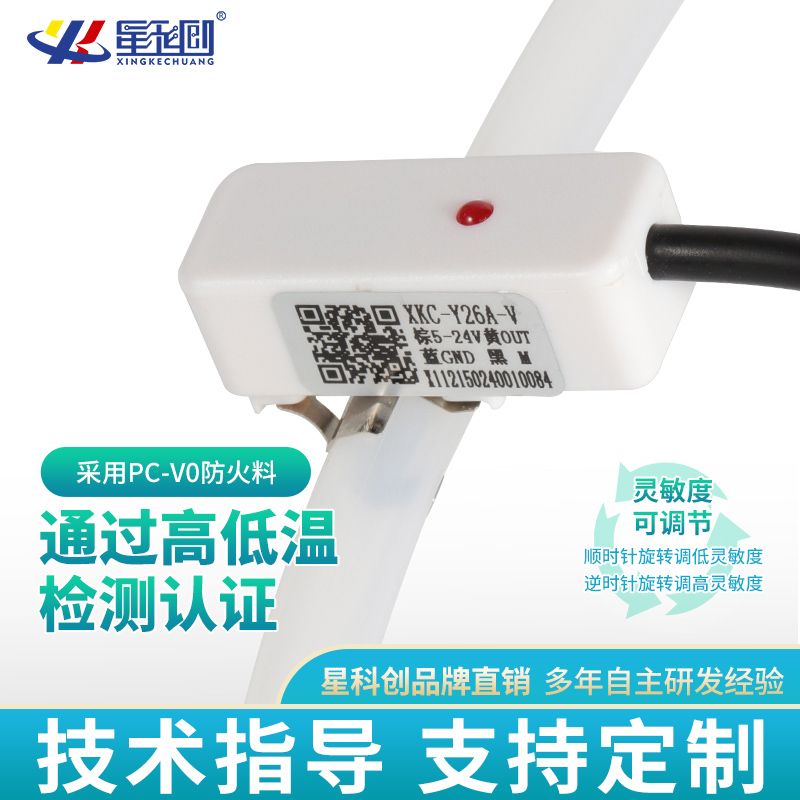

  • 夾片式設計,固定方便可自由取下

  • 适用于4-10mm外徑的小管

  • 有V高低電平、開關量NPN、PNP三種輸出信号

服務熱線
181-3822-8327

産品詳情
技術參數

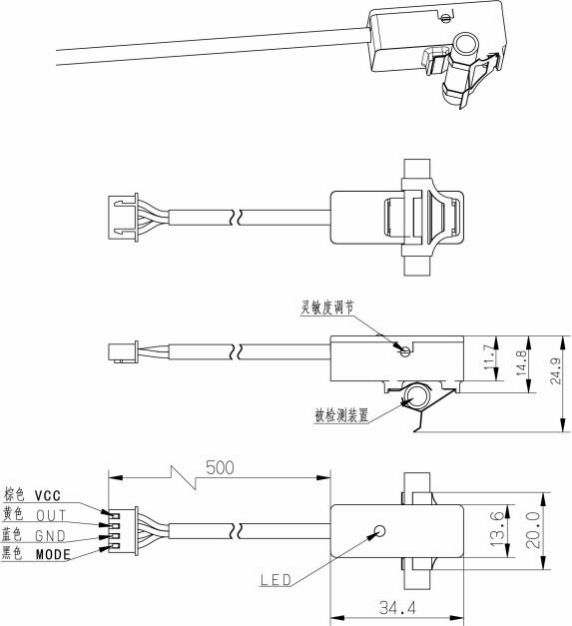

尺寸結構
使用說明書

一、産品特性:

1.   XKC-Y26A-XXX 非接觸式液位傳感器,适用于各種非金屬容器,産品通過檢測信号穿透非金屬容器、管 道外壁感應檢測液體的方式,而無需與液體直接接觸,不會受到強酸強堿等腐蝕性液體的腐蝕,不受水垢或其他 雜物影響,即可完成在容器或管道外檢測內部有無液體

2.   産品設計智能化液位基準調整及液位記憶功能,液位狀态顯示方式,可實現多點串聯接線控制方式。可支持高低電平輸出、  NPN  PNP 信号輸出控制 (選型時與廠家說明即可) 。

3.檢測液位準确穩定,冷、熱、沸液體皆可檢測。

4.純電子電路結構,非機械工作方式,性能穩定,持續使用壽命長。

5.高穩定性,高靈敏度,抗幹擾能力強,不受外界電磁幹擾,針對工頻幹擾及共模幹擾有做特殊處理,以兼 市面上所有的 5~24V 電源适配器。

6.使用範圍廣,感應能力強,可穿透檢測各種非金屬材質的容器、管道內液體水位,如塑料、玻璃、陶瓷等容器,感應管壁厚度可達 20mm;可适用于各種曲面、弧形、圓柱形等不規則的容器或管道的液位檢測。

7.電壓範圍寬 ( 5~24V )  ,适合連接各種電路及産品應用。

、工作原理:

智能型非接觸式液位傳感器是利用水的感應電容來檢測是否有液體存在,在沒有液體接近傳感器時,傳感器 上由于分布電容的存在,因此傳感器對地存在一定的靜态電容,當液面慢慢升高接近傳感器時,液體的寄生電容将耦合到傳感器靜态電容上,使傳感器的電容值變大,該變化的電容信号再輸入到控制 IC 進行信号轉換,将變化的電容量轉換成電路信号的模拟量變化,再由 MCU 計算和判斷這個變化量的程度,當這個變化量超過一定的阈值時就判斷為液位到達感應點。


目名稱

數

産品規格型号

XKC-Y26A-V

XKC-Y26A-PNP

XKC-Y26A-NPN

直流輸入

電壓 ( Vin )



( DC 5-24V )

( DC 5-12V)

( DC 24V )

( DC 5-12V )

( DC 24V )

輸出方

高低電平

開關量 (高電平有效)

開關量 (低電平有效)

耗電

 5mA

出電壓 (高電平)

Vin

出電壓 (低電平)

0V

輸出電

 100mA

應時間

500mS

工作環境溫

-20~105℃

用管道的直徑範圍

外徑 5mm~10mm

液位精度

± 1.5mm

濕度

5%~100%

材質

PC V0 防火料

水性能

IP67

安規标準認證

CE

環保認

ROHS-2.0
