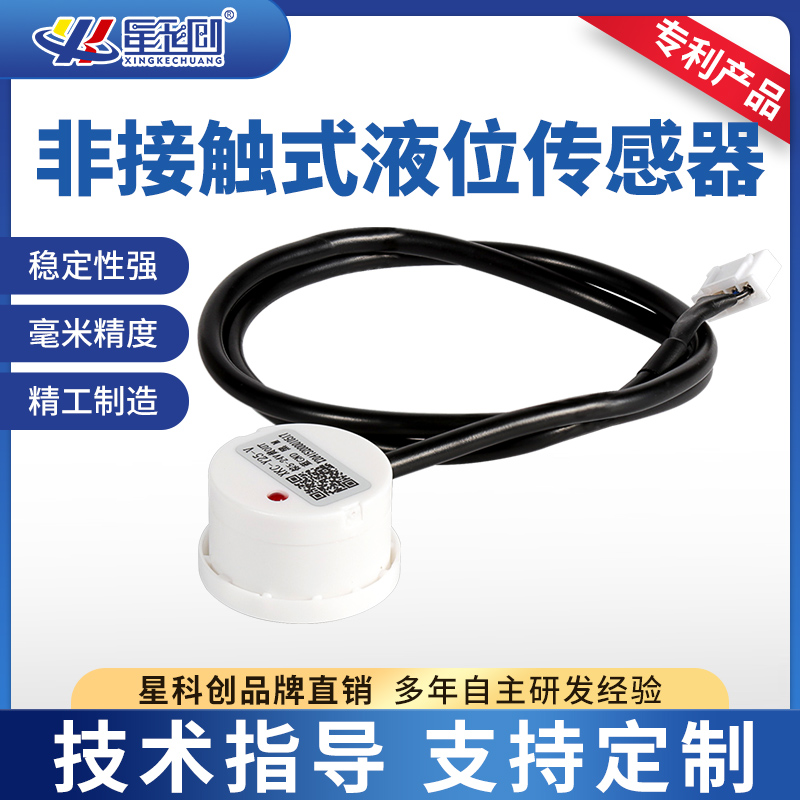

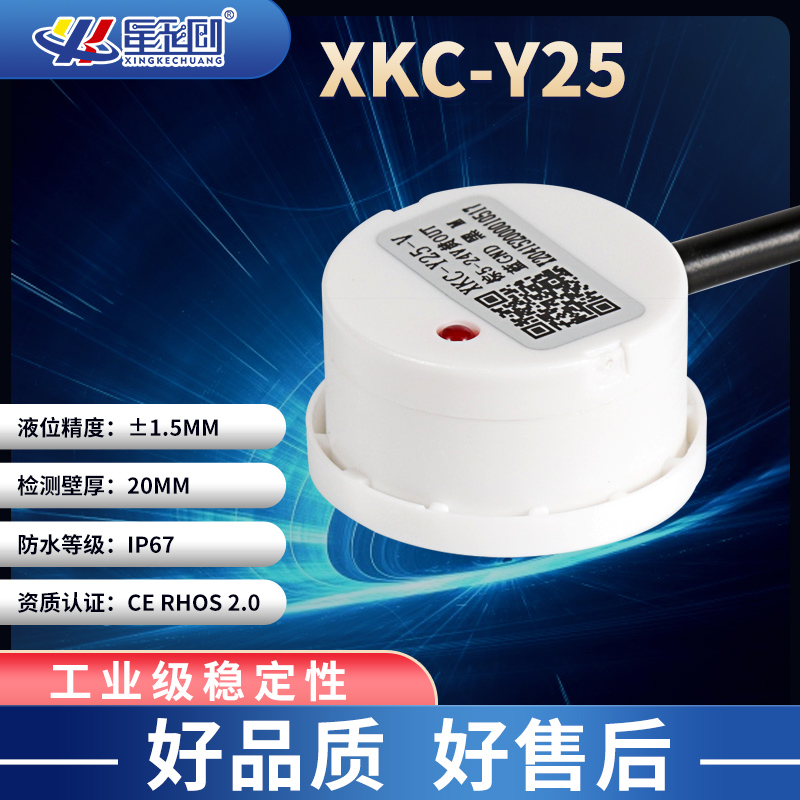

Y25非接觸式液位傳感器

  • 适用于平面容器和大管道容器

  • 供電DC5-12V、24V

  • 輸出信号:V-高低電平輸出、開關量NPN、 PNP輸出,RS485通訊

服務熱線
181-3822-8327

産品詳情
技術參數

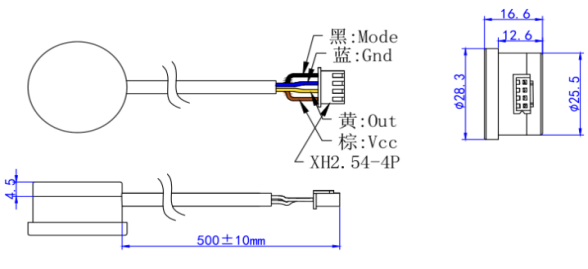

尺寸結構
使用說明書

一、産品特性:

1. XKC-Y25-XXX 非接觸式液位傳感器,适用于非金屬容器,産品通過檢測信号穿透非金屬容器、管道外 壁感應檢測液體的方式,而無需與液體直接接觸,不會受到強酸、強堿等腐蝕性液體的腐蝕破壞,不受水垢或其 他雜物影響,即可完成在容器或管道外檢測內部有無液體。

2. 可支持高低電平輸出、NPN、PNP 信号輸出(選型時與廠家說明即可)。

3. 檢測液位準确穩定,冷、熱、沸液體皆可檢測。

4. 純電子電路結構,非機械工作方式,性能穩定,持續使用壽命長。

5. 高穩定性,高靈敏度,抗幹擾能力強,不受外界電磁幹擾,針對工頻幹擾及共模幹擾有做特殊處理,以 兼容市面上所有的 5-24V 電源适配器。

6. 使用範圍廣,感應能力強,可穿透檢測各種非金屬材質的容器內液體液位,如塑料、玻璃、陶瓷等容器, 感應距離(容器壁厚)可達 20mm;液體、粉末、顆粒物均可檢測。

7. 開集電極輸出方式,電壓範圍寬(5-24V),适合連接各種電路及産品應用。



、工作原理:

智能型非接觸式液位傳感器是利用水的感應電容來檢測是否有液體存在,在沒有液體接近傳感器時,傳感器 上由于分布電容的存在,因此傳感器對地存在一定的靜态電容,當液面慢慢升高接近傳感器時,液體的寄生電容 将耦合到傳感器靜态電容上,使傳感器的電容值變大,該變化的電容信号再輸入到控制 IC 進行信号轉換,将變化的電容量轉換成電路信号的模拟量變化,再由 MCU 計算和判斷這個變化量的程度,當這個變化量超過一定的阈 值時就認為液位到達感應點。


項目名稱

數

産品規格型号

XKC-Y25-V

XKC-Y25-RS485

XKC-Y25-PNP

XKC-Y25-NPN

流輸入     電壓(Vin)

DC5V-24V

24V  (可定制 12V)

DC 5V-12V 和 DC24V

DC 5V-12V 和  DC24V

輸出方

高低電平

通訊輸出

開關量(高電平有效)

開關量(低電平有效)

電源紋波要求

200 mV

耗電流

5mA

時間

500mS

工作環境溫度

-20~105℃

濕度

5%~100%

應厚度        (靈敏度)範

≤20mm  (容器壁厚)

液位精

±1.5mm

線長

500MM  (±10MM)(批量可定制)

線端定

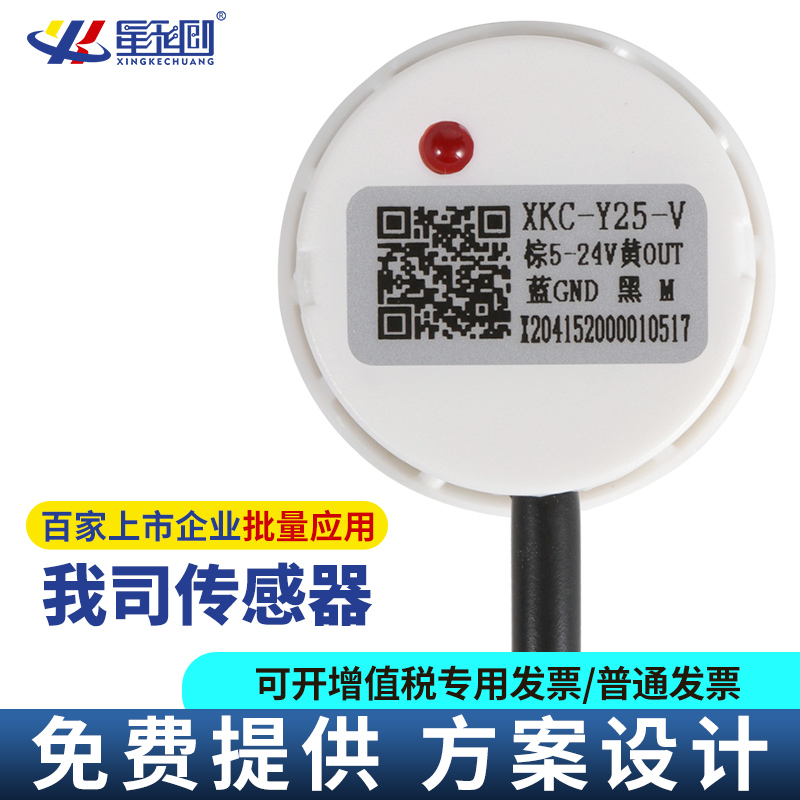

棕色(VCC)、黃色(信号輸出)     藍色(GND)、黑色(信号選擇端)

材質

PC-V0 火料

性能

IP67

安規标準認證

CE

環保認

ROHS-2.0
